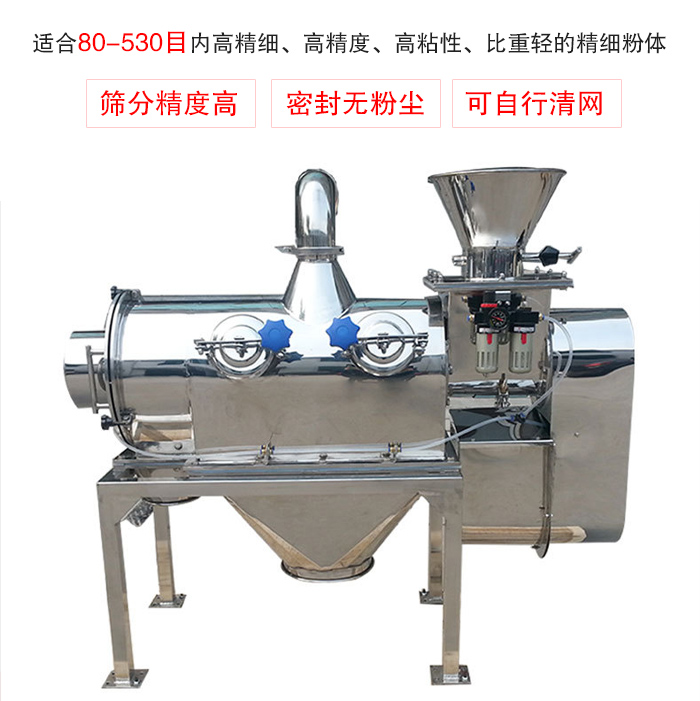

氣旋篩概述

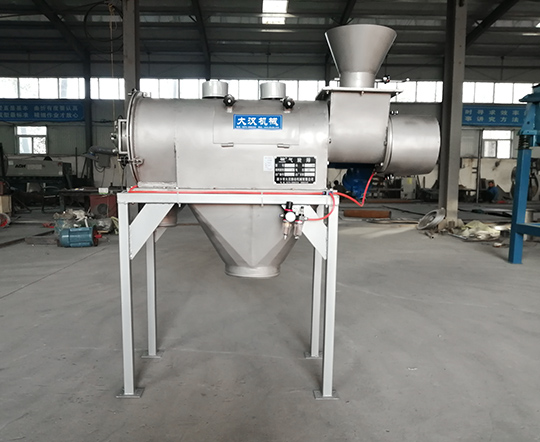

碳鋼氣流篩篩分煤粉

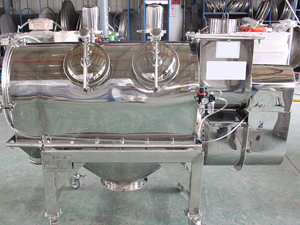

不銹鋼氣旋篩篩分藥粉

WQS氣旋篩由于形狀為橫臥狀所以也叫臥式氣流篩或臥式氣流篩粉機,網為圓筒狀，置于機體內，物料通過螺旋輸送系統后，和氣流混合、霧化進入網筒內；通過網筒內風輪葉片使物料同時受離心力和旋風推進力，從而近使物料噴射過網，由細料排出口排出，不能過網的物料沿網筒壁從粗料排出口排出。

氣旋篩用途

用于各中淀粉、葡萄糖粉、木糖醇、大豆蛋白、花生蛋白、維生素C、山梨醇、靈芝粉、麥芽粉、咖啡粉、面包粉、面粉、調味品、食品添加劑、中藥粉、原料藥、醫藥中間體、玻璃微珠、珍珠巖、碳化硅、硅微粉、活性炭、環氧樹脂、聚乙烯粉、滅火劑、鋯英粉、顏料(酞青藍、酞青黃、黃丹、高砂陶瓷顏料等)、磁性材料、鈷粉、葉臘石微粉、硫酸鋇、錳酸鋰、硼酸鋅、粉煤灰、矽粉、釉料、粉末涂料、花粉、脫水蔬菜、蛋粉、奶粉、蘇打粉、香精、氧化鎂、氫氧化鎂、氧化鈣、氮化硅、氧化鋁、二硫化鉬、纖維素、納米級二氧化鈦、PV樹脂粉、硫酸鋇、硅膠粉、瓜兒豆膠、氟化鈣等各種粉末類物料。

氣旋篩特點

1、整機體積小、重量輕、平穩無振動、無噪音、密閉性能好、無粉塵、效率高。

2、殼體結構新穎，安裝簡單，控制方便。

3、可單機或多機配套使用，長時間連續運作，安全可靠。

4、篩網受旋風的沖刷，可自動清網。

5、對結塊物料有再破碎功能。

6、新式外球面軸承，延長使用壽命。

7、新式設計：氣體保護系統能將凈化后空氣輸至設備端，可以有效的降低設備在運轉過程中所產生的溫度；對軸承形成氣體隔離層，從而杜絕粉塵的進入，有效的延長軸承的使用壽命，減少保養頻率，提高工作效率。

8、可特殊設計，滿足特別需要。

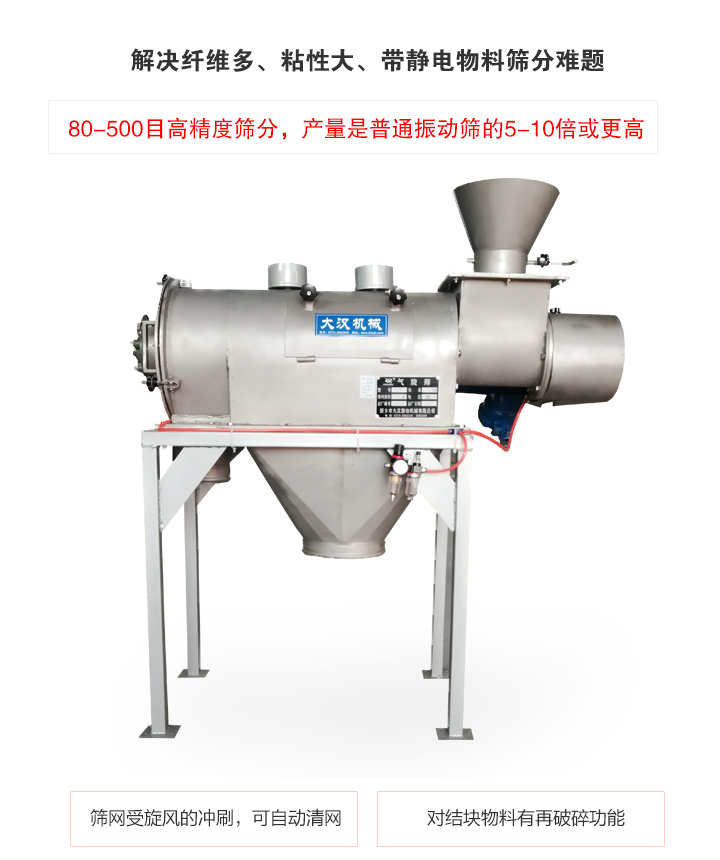

氣旋篩細節展示

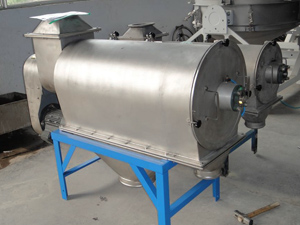

氣旋篩內部結構展示

氣旋篩內部結構展示

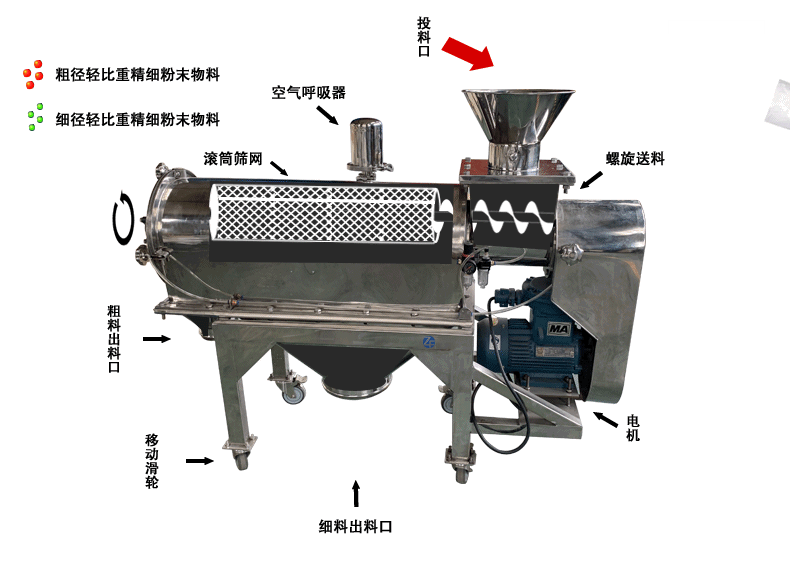

氣旋篩工作原理

氣旋篩篩網為圓筒狀，置于機體內，物料通過螺旋輸送系統后，和氣流混合、霧化進入網筒內；通過網筒內風輪葉片使物料同時受離心力和旋風推進力，從而迫使物料噴射過網，由細料排出口排出，不能過網的物料沿網筒壁從粗料排出口排出。

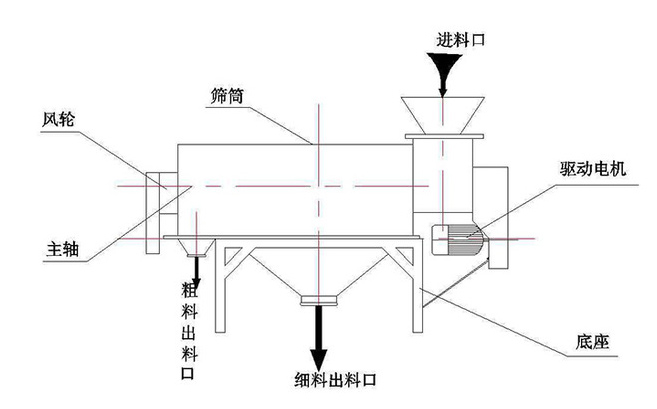

氣旋篩示意圖及技術參數表

型號	A	B	C	D	E	F	G	H	I	J
WQS18-65	1430	460	420	1005	135	230	250	330	340	210
WQS30-100	1845	655	766	1240	320	285	300	350	380	290
WQS50-130	2230	870	790	1775	280	515	150	660	400	485

型號	WQS18-65	WQS30-100	WQS50-130
A	1430	1845	2230
B	460	655	870
C	420	766	790
D	1005	1240	1775
E	135	320	280
F	230	285	515
G	250	300	150
H	330	350	660
I	340	380	400
J	210	290	485

型號	材質	功率	適用
WQS18-65	Q235A	2.2KW	500目以下篩分
	SUW304
WQS30-100	Q235A	4KW	500目以下篩分
	SUW304
WQS50-130	Q235A	5.5KW	300目以下篩分

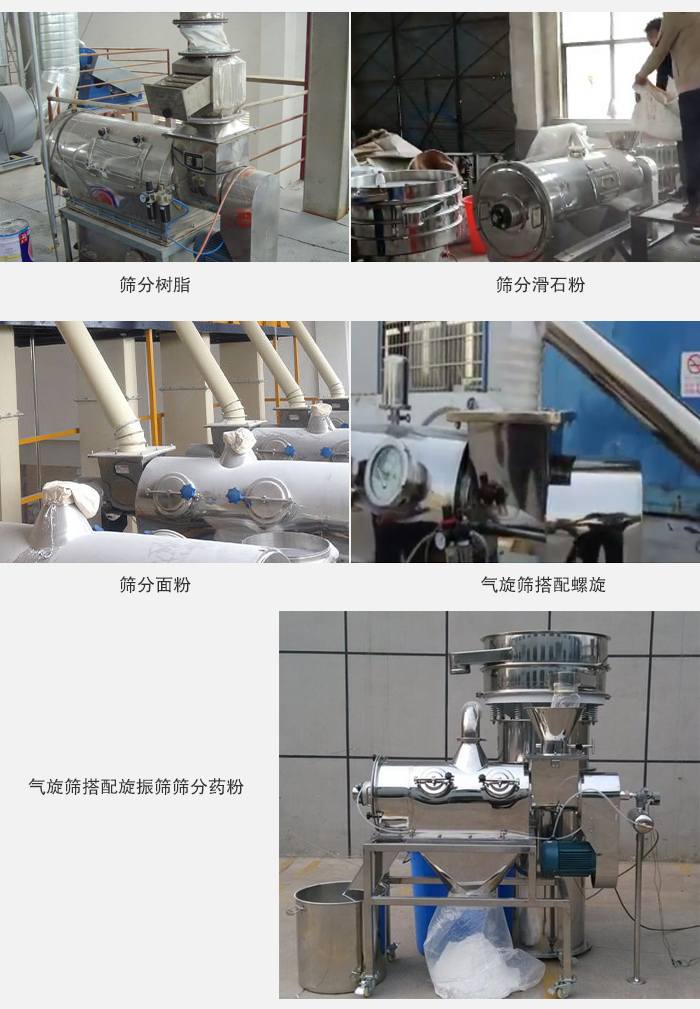

氣旋篩客戶案例
