520型側掛式直線篩工作原理
DZSF系列直線振動篩為雙振動電機驅動。當兩臺振動電機做同步、反向旋轉時，其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消，在垂直于電機軸的方向疊為一合力，因此篩機的運動軌跡為一直線。兩電機軸相對篩面在垂直方向有一傾角，在激振力和物料自重力的合力作用下，物料在篩面上被拋起跳躍或向前作直線運動，從而達到對物料進行篩選和分級的目的。適用于粒度在0.074—5mm，含水量小于7%，無粘性的各種干式粉狀或顆粒狀物料的篩分。大給料粒度不大于10mm.。

520型側掛式直線篩使用條件

側掛式直線篩振動電機兩側安裝降低了直線篩的高度。當材料加工需求出料口離地有一定的限制，但是直線篩的高度是一定的時候。可以采取這種安裝方式。

520型側掛式直線篩工作特點
該產品篩分精度高、處理量大、結構簡單、耗能少、噪音低、篩網使用壽命長、密封性好、無粉塵溢散、維修方便、可用于流水線生產中的自動化作業。
520型側掛式直線篩主要適用行業
該產品廣泛適用于化工、食品、塑料、醫藥、冶金、玻璃、建材、糧食、化肥、磨料、陶瓷等行業中干式粉狀物料的篩分。
520型側掛式直線篩型號說明
D----------------------------------振動電機(振動源)
Z----------------------------------直線(運轉軌跡)
SF----------------------------------篩分機
520----------------------------------篩面尺寸（500mm寬x2000mm長)
2-------------------------------------兩層(兩層篩網三個出料口)
S（P）-----------------------------------鋼板材質【S代表不銹鋼，P代表普碳鋼】
520型側掛式直線篩篩分原理
物料從給料機均勻地進入篩分機的進料口，在振動電機的激振下，向出料口方向邊跳動邊篩分，通過多層篩網篩分出數種產品和不合格的篩上、篩下物，分別從各自的出口排出，流入料倉或盛料筒.

520型側掛式直線篩結構圖：

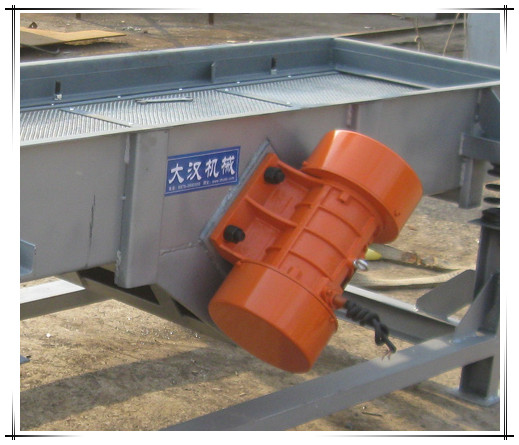

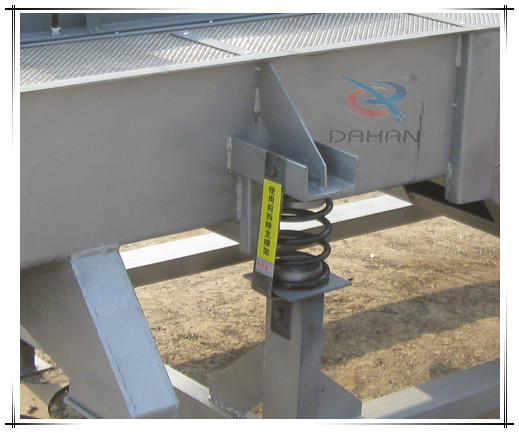

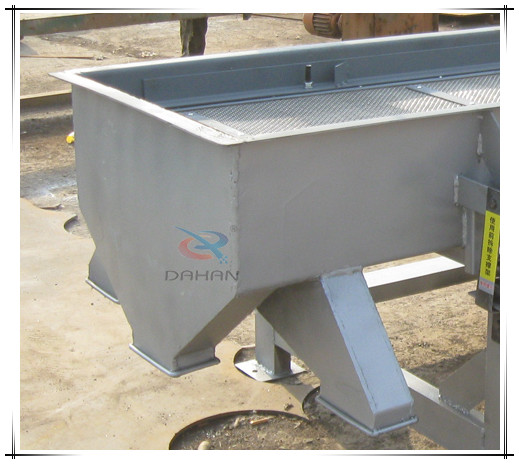

七、520型側掛式直線篩細節展示
